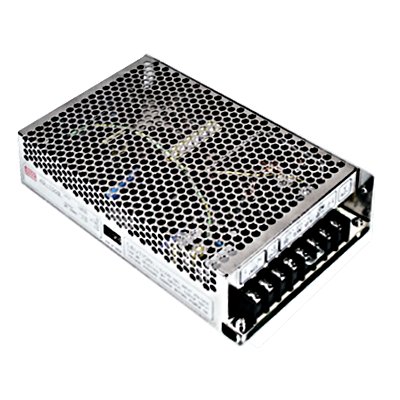

AD-155 Zasilacz impulsowy z wbudowanym układem ładowania buforowego
Najważniejsze cechy :
• Uniwersalne napięcie zasilania AC/Pełen zakres
• PF>0,92@230V
• Zabezpieczenie : przeciwzwarciowe, przepięciowe oraz przeciążeniowe
• Zabezpieczenie przed spadkiem napięcia oraz odwrotnej biegunowości baterii
• Częstotliwość pracy impulsowej 134kHz
• Chłodzenie w układzie otwartym / bez wymuszonego obiegu powietrza/
• Testowany indywidualnie w pełnym zakresie pracy
• Możliwy montaż na szynie DIN lub płycie montażowej
• 2 lata gwarancji
| PARAMETRY WYJŚCIOWE | ||
| NUMER WYJŚCIA | CH1 | CH2 (bateria) |
| NAPIĘCIE | 13,8V | 13,4V |
| PRĄD | 10.5A | 0,5A |
| ZAKRES PRĄDU | 0...11.5A | 0-0.5A |
| MOC | 151W | 55W |
| ZAKŁÓCENIA I SZUMY | 150m Vp-p | |
| NASTAWA NAP. WYŚĆ. | 12...14.5V | |
| TOLERANCJA NAP. WYJŚĆ. | +/-2% | |
| STABILIZACJA OD ZMIAN SIECI | +/- 0,5% | |
| STABILIZACJA OD ZMIAN OBCIĄŻENIA | +/- 0,5% | |
| CZAS USTALANIA / NARASTANIA, TRZYMANIA | 1000ms/90ms/20ms przy zasilaniu 230Vac | |
| 2000ms/90ms/16ms przy zasilaniu 115Vac | ||
| PARAMETRY WEJŚCIOWE | ||
| ZAKRES NAPIĘCIA WEJŚĆ. | 88...264V AC , 124... 370VDC | |
| ZAKRES CZĘSTOTLIWOŚCI | 47...63 Hz | |
| SPRAWNOŚĆ | 80% | |
| PRĄD WEJŚCIOWY | 2,5A / 115Vac, 1.5A / 230Vac | |
| MAX UDAR PRĄDU | COLD START 20A/115Vac, 40A/230Vac | |
| PRĄD UPŁYWU | < 1mA / 240V ac | |
| ZABEZPIECZNIA | ||
| PRZED PRZECIĄŻENIEM | 105…135% maksymalnej mocy wyjściowej,Typ zabezpieczenia: odcięcie napięcia na wyjściu, powrót napięcia następuje po ustaniu przeciąŜenia CH2(bateryjny): 0.51 do 0.9A | |
| NADNAPIĘCIOWE | CH1: 14,49 ... 18,63V | |
| PRZED NADMIERNYM ROZŁADOWANIEM BATERII | 10V+/-0.8+/- | |
| ŚRODOWISKO | ||
| TEMPERATURA PRACY | -10 ... +60ºC | |
| WILGOTNOŚĆ | 20 ... 90 % nieskondensowane | |
| TEMPERATURA I WILGOTNOŚĆ SKŁADOWANIA | -20 ... +85ºC, 10 – 95 RH | |
| SPRAWNOŚĆ W FUNKCJI TEMP. | +/- 0,03% / ºC (0-50ºC) na wyjściu CH1 | |
| WIBRACJE | 10 ... 500Hz, 2G 10min/1 cykl, 60min wzdłuż każdej osi X,Y,Z | |
| BEZPIECZEŃSTWO | ||
| STANDARDY | UL60950-1, TUV EN60950-1 | |
| NAPIĘCIA PRÓBY IZOLACJI | I/P-O/P: 3kVac, I/P –FG: 1,5kVac, O/P –FG: 0,5kVac | |
| REZYSTANCJA IZOLACJI | I/P-O/P, I/P –FG, O/P –FG: 100M ohm / 500Vdc | |
| EMI emitowane i przewodzone | Zgodne z normą EN55022 (CISPR22) klasa B | |
| HARMONICZNE | Zgodne z normą EN61000-3-2,3 | |
| ODPORNOŚĆ NA EMS | Zgodne z normą EN61000-4-2,3,4,5,6,8,11; ENV50204, EN55024 | |
| MTBF | 183.3 tysiące godzin zgodnie z normą MIL-HDBK-217F (25ºC) | |
| WYMIARY | 159 x 97 x 38 mm (długość x szerokość x wysokość) | |
| PAKOWANIE | 0,88kg: 16sztuk (karton) – 15kg/ 0,95 m3 | |
